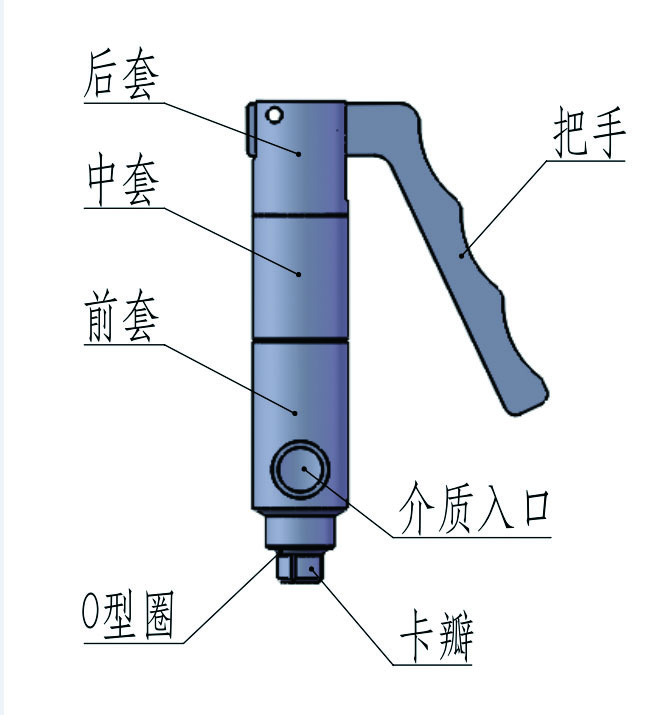

一、结构及原理 结构组成： 产品主体结构由把手、尾盖、中套、前套及卡瓣，内部由 活塞、拉杆等部件组成，整体结构共由22个配件构成。 产品原理： 原理为通过压动把手，使前端卡瓣前移并收缩，小于正常 螺纹尺寸，从而顺利插入测试口，松开把手卡瓣后移并张 开，和螺纹实现配合，并通过内部活塞使密封紧密配合于 测试口，实现功能测试。此接头可省去安装时螺纹手拧的 时间，提高生产效率，高效且稳定。
|
|
二、技术参数
主体材料:不锈钢304、铝合金6061
密封材料: NBR(根据客户使用环境可选择其他材料)
适用介质:水、油、气
适用压力:真空-50BAR05
适用产品:内螺纹
泄露率:10-4PA×M3/S

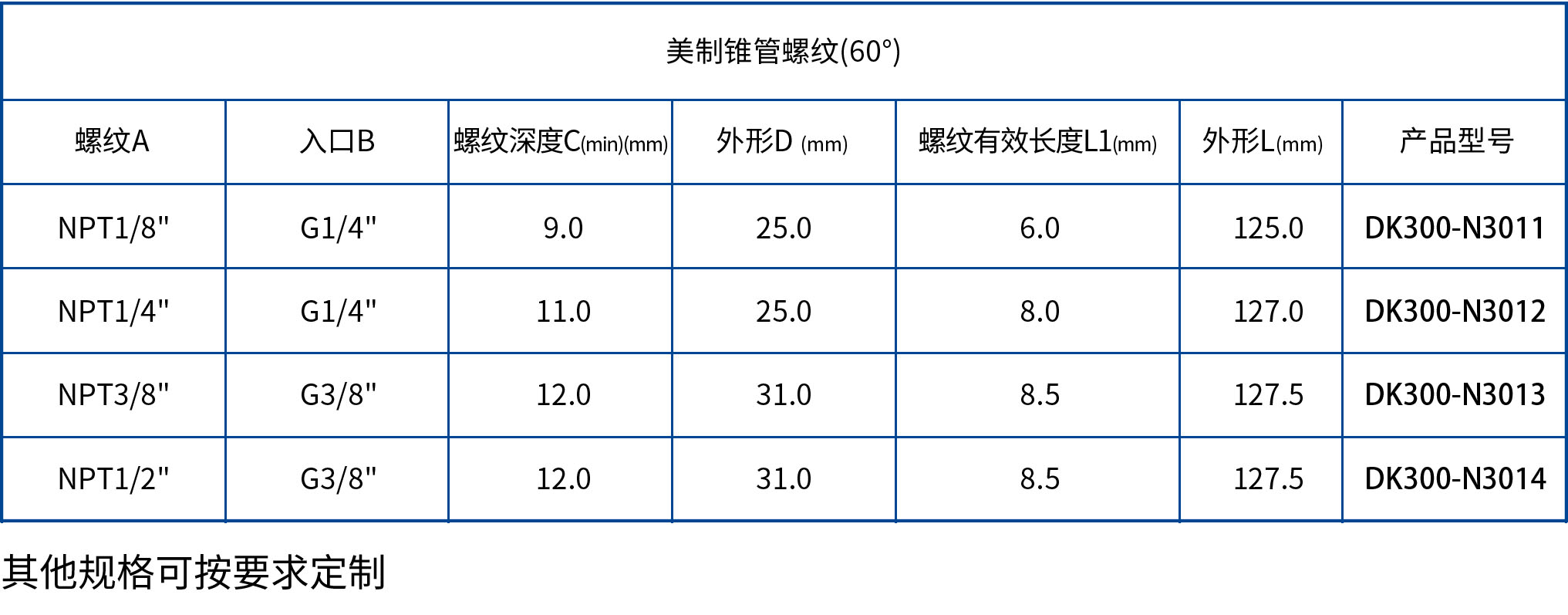

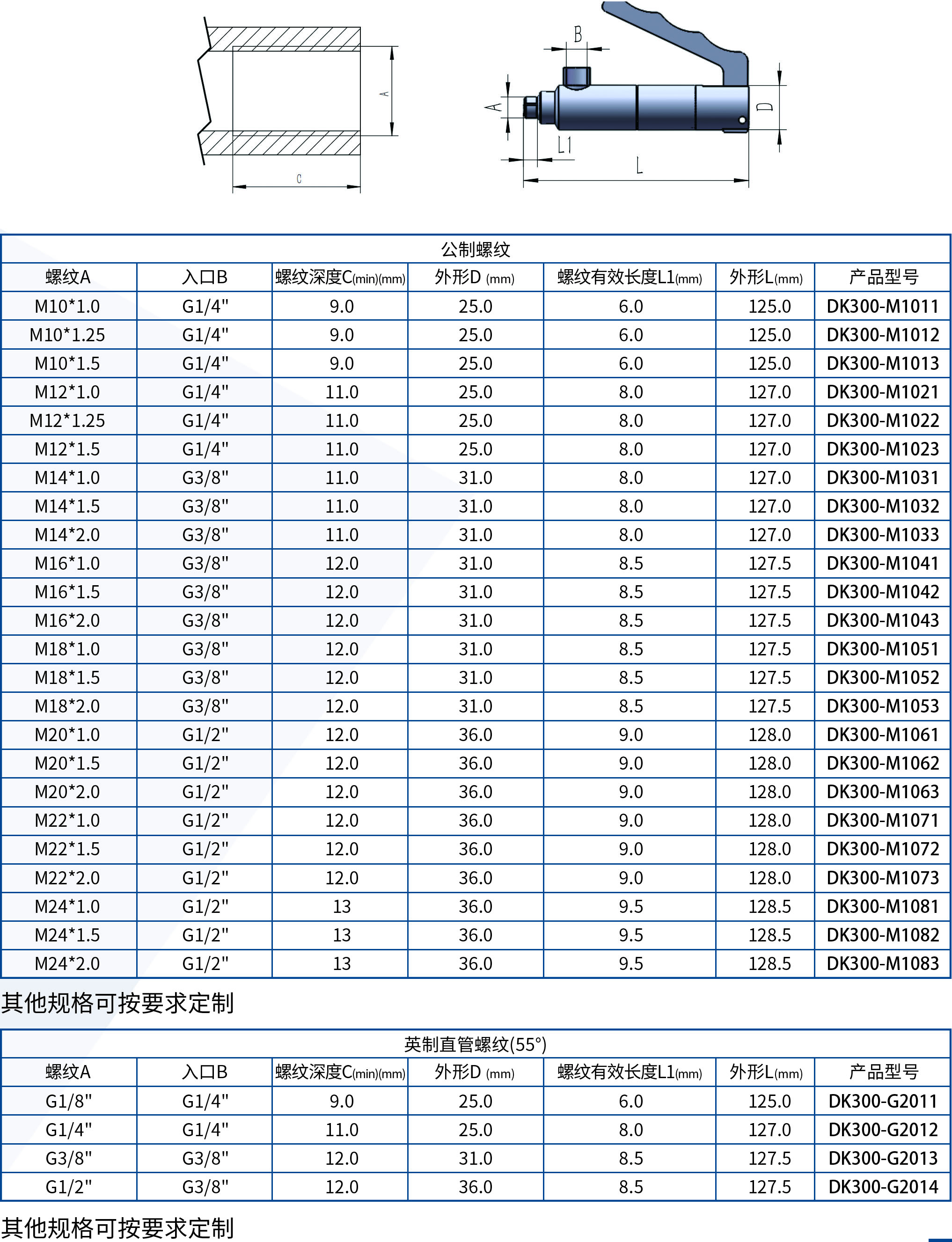

三、尺寸选型
四、使用方法

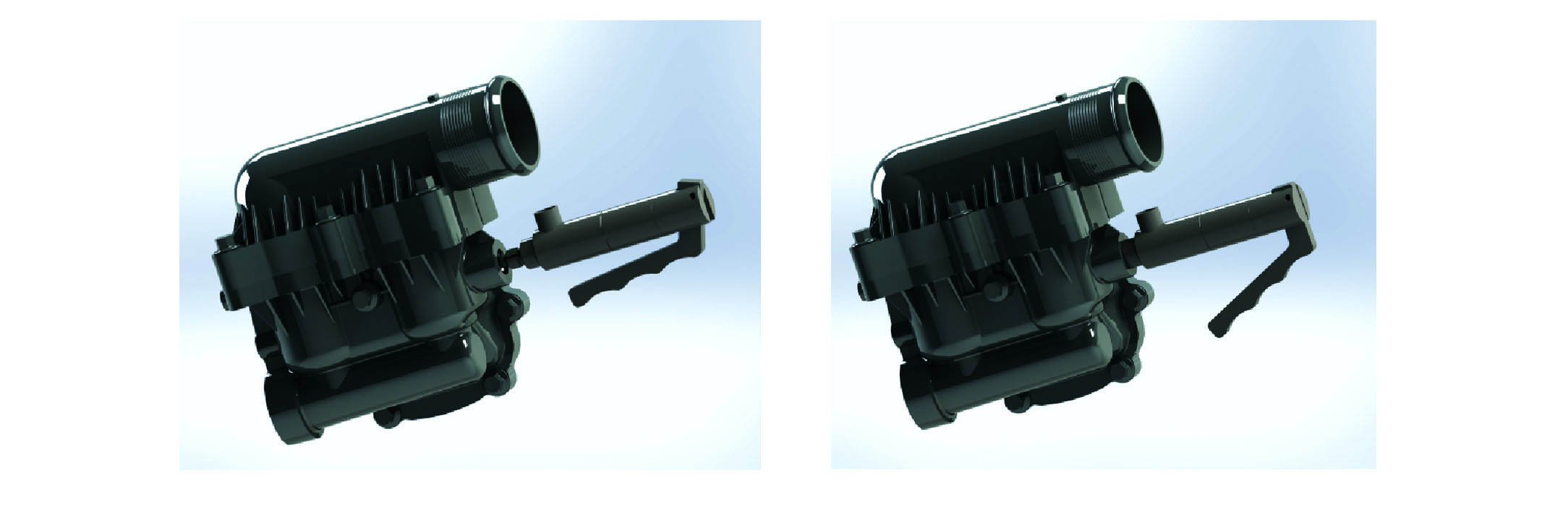

如图所示，压下把手，拉杆前移，螺纹卡瓣内缩，即可轻松插入待测试产品的螺纹接口内，插入时，待连接器螺纹接口全部进入测试口内即可松开把手，拉杆后移，螺纹卡瓣张开，使连接器端部密封紧密压住测试口端面。
连接完成后，即可对产品进行功能测试。
测试完成，卸除压力后，即可压动把手取出连接器。
五、产品特点
该产品主要是用于内螺纹产品的性能测试及加注，可通过本连接器实现快速插拔，安全稳定的效果，替代之前手拧及用扳手拧紧来实现螺纹连接的方法，大大提高了生产效率。
产品主体结构均采用优质不锈钢及铝材料，铝材料表面采用阳极氧化，提高了产品的耐腐蚀性，零部件也均采用不锈钢材料，大大提高了产品的使用寿命。
