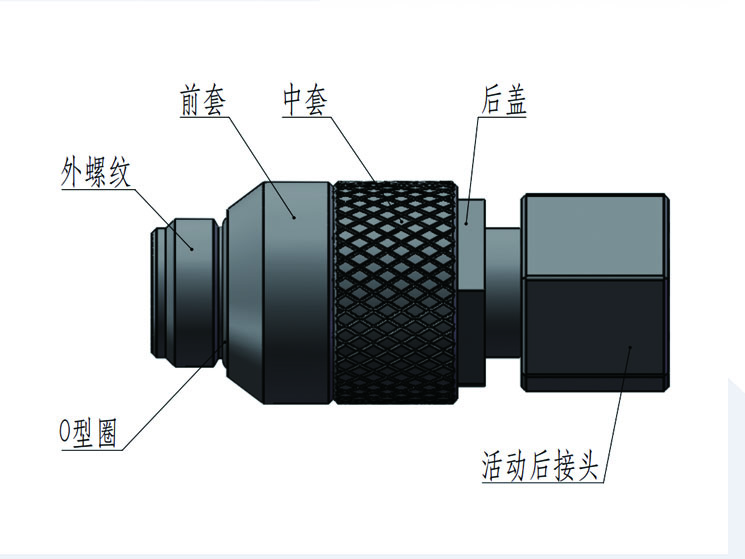

一、结构及原理 结构组成： 产品主体结构由前套、中套、后盖、密封圈等配件构 成，后端可做成活动接头，也可做成堵头。 产品原理： 原理为用手将连接器拧入测试口，无需扳手，加压测 试时内部压力会自动将前盖向前推移，来实现密封， 即可进行功能测试。
|
|
二、技术参数
主体材料:不锈钢304
密封材料:NBR、FKM(根据客户使用环境可选择其他材料)
适用介质:干燥空气、水、油
适用压力:真空-50BAR
适用产品:内螺纹
泄露率:10-4PA×M3/S

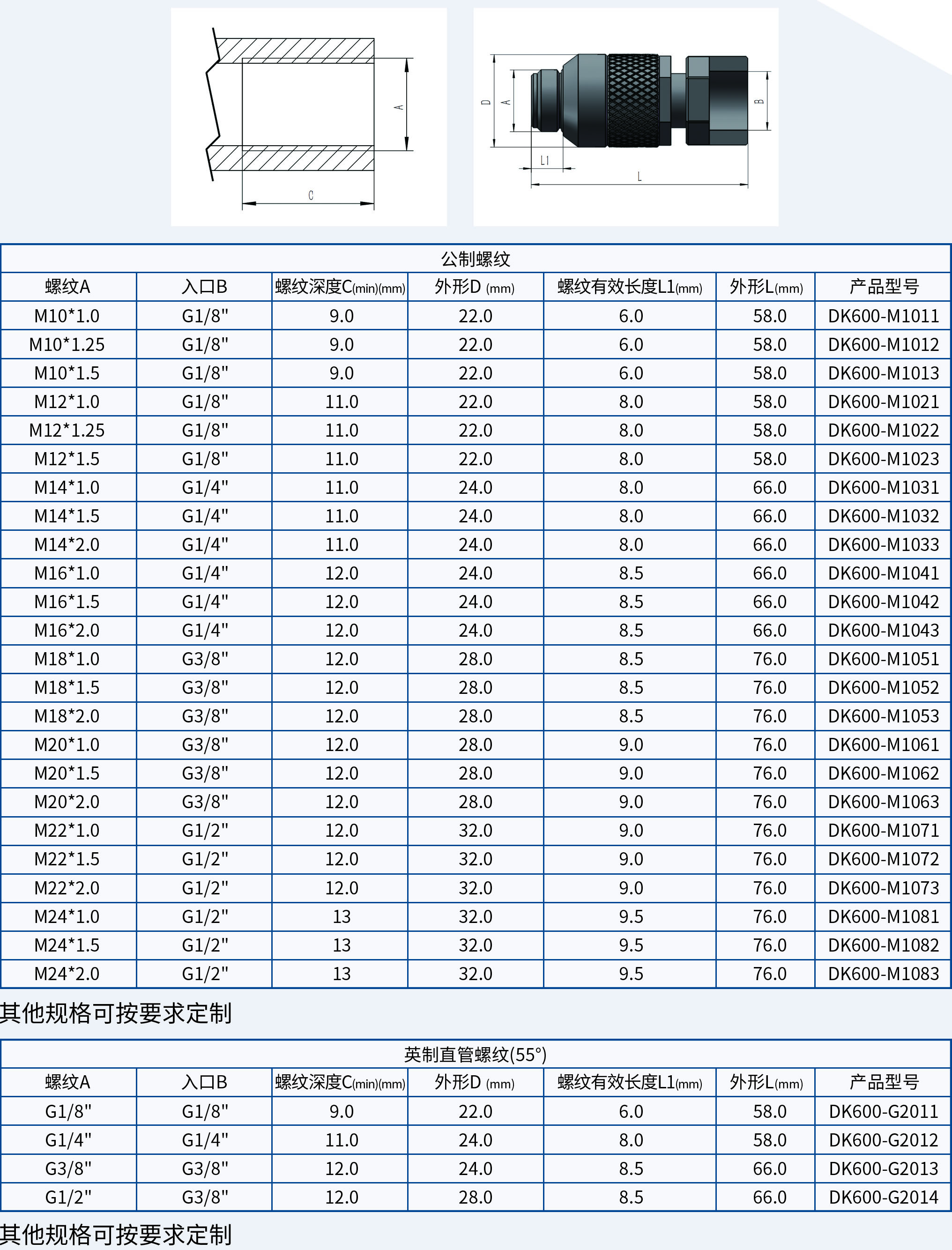

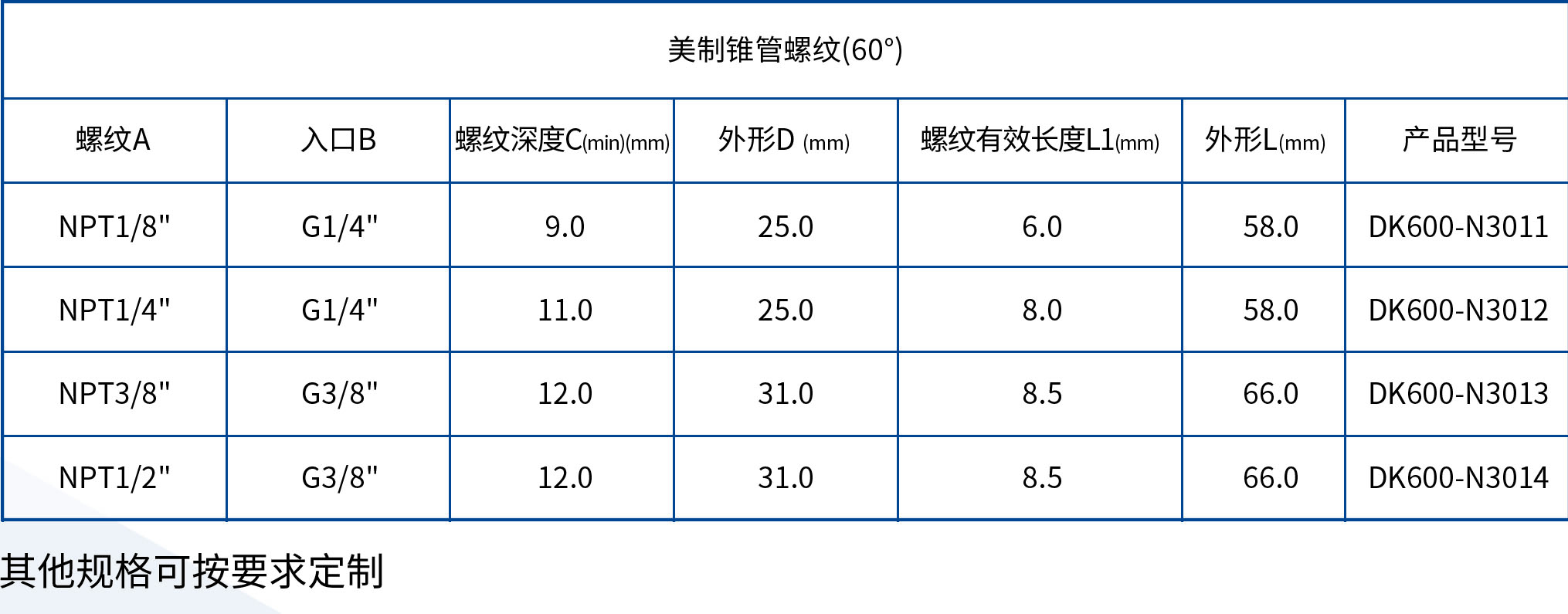

三、尺寸选型
四、使用方法
将连接器直接插入拧入测试件，无需扳手锁紧，即可实现密封连接，方可进行充压及测试。
测试完成后，先释放压力，即可拧出快速连接器。

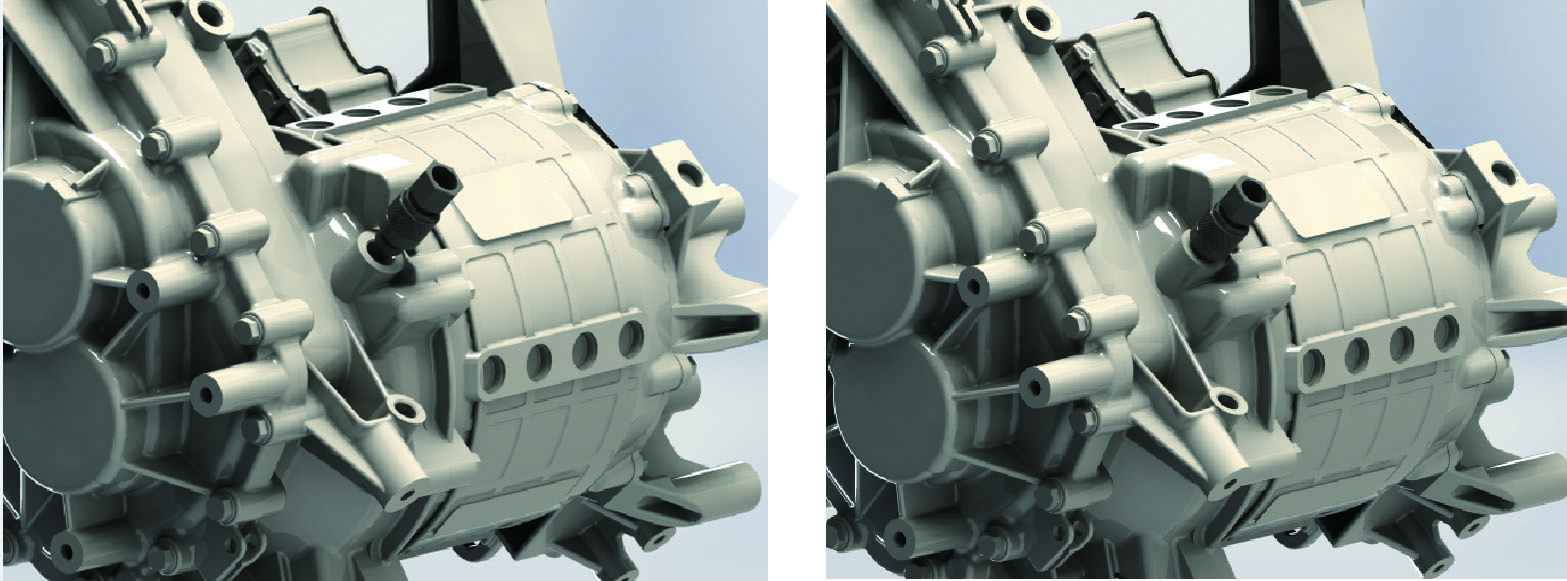

五、其他结构
| 该款结构介质入口处可做成可固定可旋转的形式，安装 时入口接头向前推到底即可旋转，装完向后拉一下即可实现 固定，不可旋转，可应用于自动生产线中，避免检测过程中 由于接头旋转而使 接入管与其他物体发生碰撞。 |
六、产品特点
该款产品作为内螺纹的另一种快速连接方式，可应对各种空间相对狭小位置的连接。
