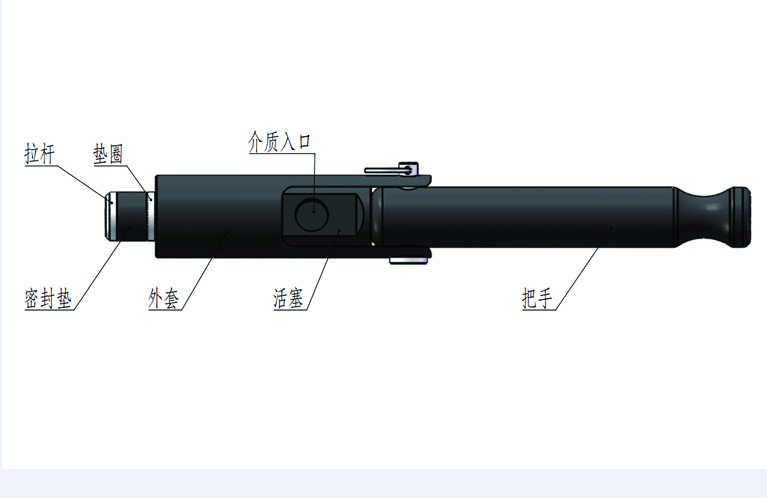

一、结构及原理 结构组成： 产品结构由外套、把手、活塞、拉杆、垫片、密封垫 等部分组成。 产品原理： 此产品通过压动把手，使活塞后移，从而带动拉杆导 致密封垫挤压变形来实现固定和密封，压力高时可加 装卡瓣。
|
|
二、技术参数
主体材料:铝合金6061、不锈钢304
密封材料:NBR、FKM(根据客户使用环境可选择其他材料)
适用介质:干燥空气
适用压力:真空-6BAR
适用产品:直管、钻孔
泄露率:10-4PA×M3/S

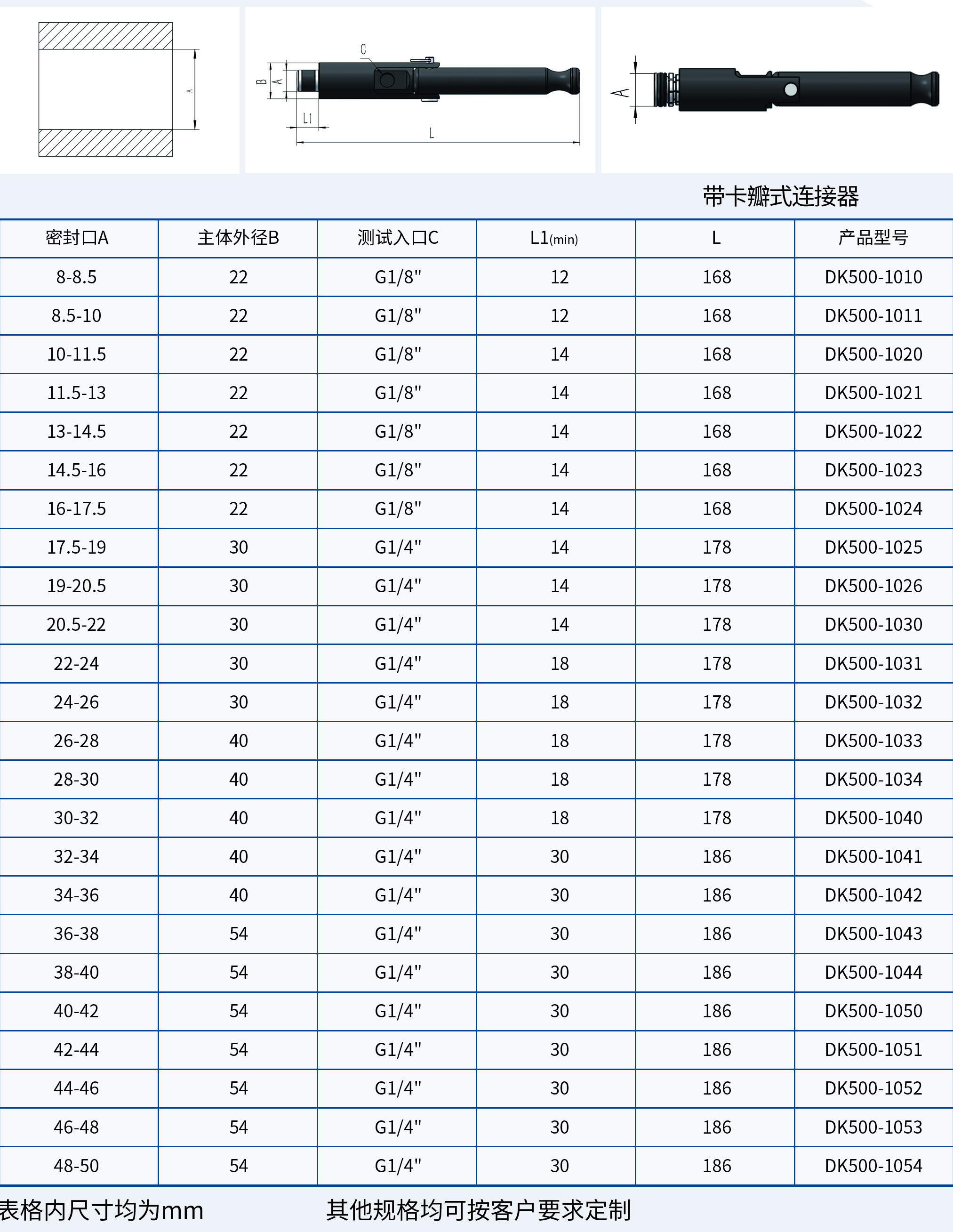

三、尺寸选型
四、使用方法

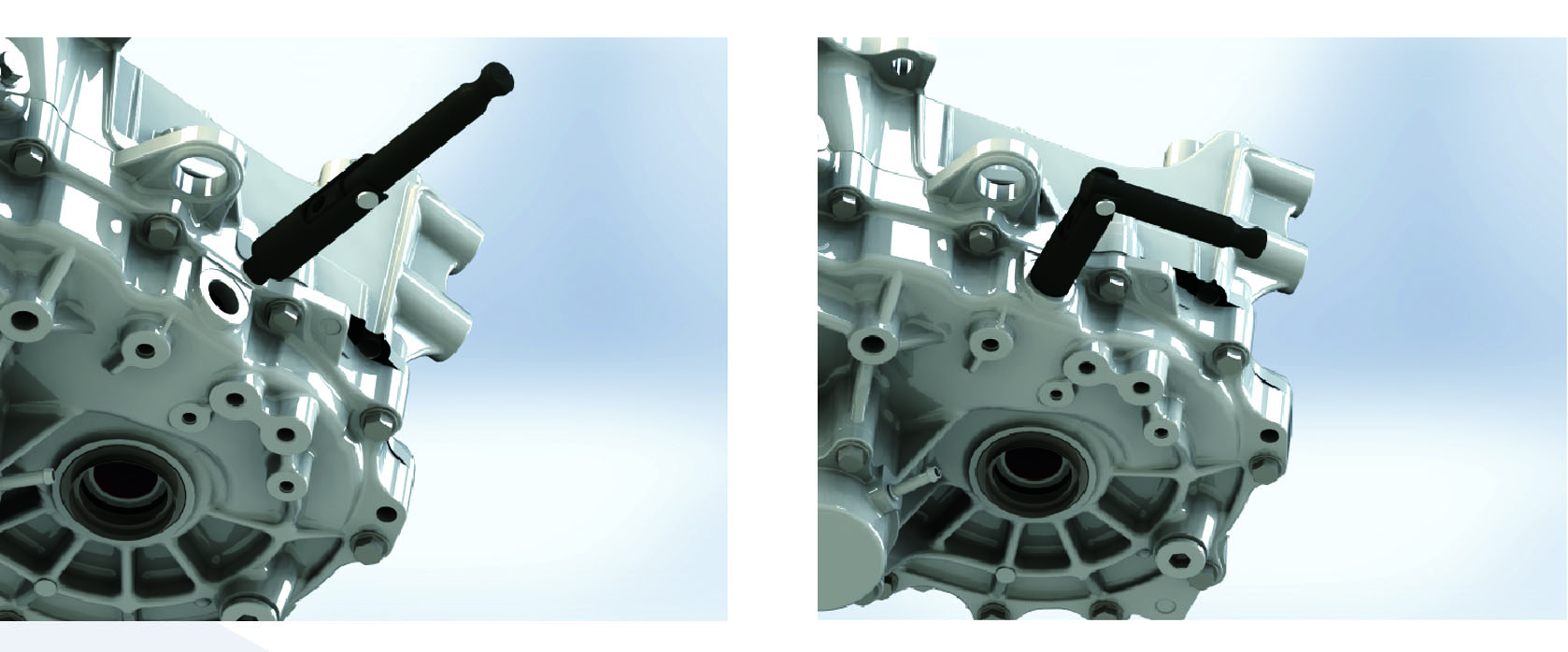

将连接器直接插入测试件，掰动把手，将把手掰到与主体垂直，即可实现固定密封，方可进行充压及测试。
测试完成后，先释放测试气源，再将把手掰到与主体水平，即可取出快速连接器。

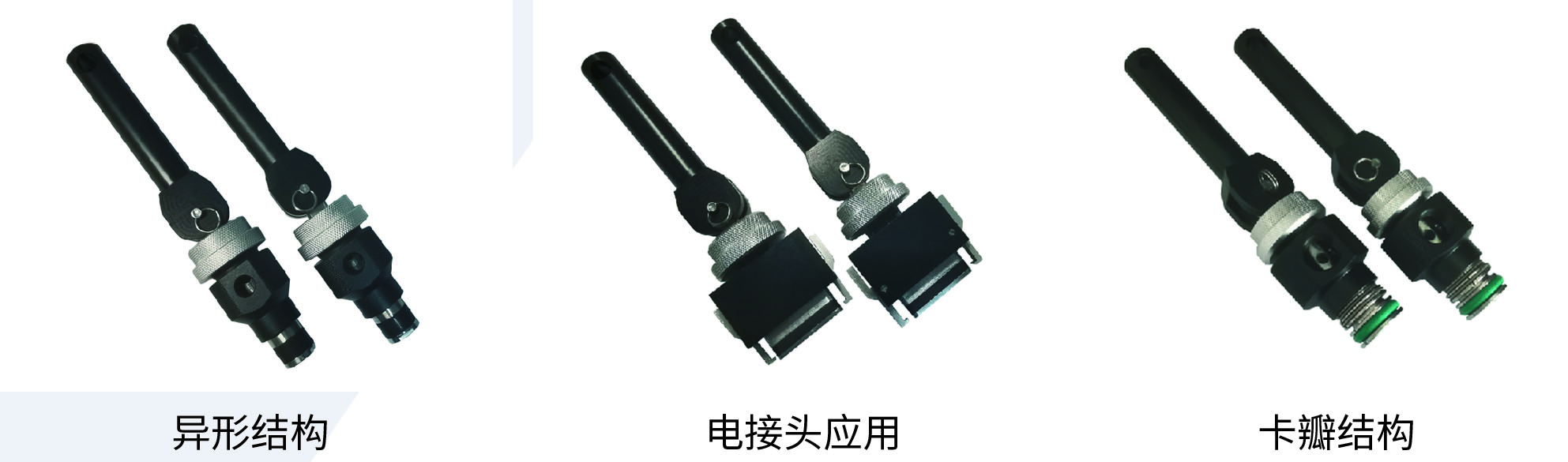

五、电接头应用
六、产品特点
该产品主要用于直管和钻孔的加注与性能测试，由橡胶垫挤压变形实现密封，鉴于橡胶变形量大，该款产品可适用公差范围较大的产品，然橡胶遇液较滑的特点，因此在使用过程中需保证密封件的表面干燥。
当待测试件压力过高或介质为液体时，可加装卡瓣，由卡瓣固定，胶圈来实现密封。
