一、结构及原理 结构组成： 产品主体结构由拉杆、密封垫、垫圈、前套和后套五 部分组成，内部采用气缸式结构，由O型圈实现密封。 产品原理： 原理为后部由气源驱动，后套后移，带动拉杆后移， 从而使密封垫膨胀变形，密封圆型或其他异形表面， 可适应公差较大的测试件。
|
|
二、技术参数
主体材料:铝合金6061，不锈钢304
密封材料: NBR(根据客户使用环境可选择其他材料)
适用介质:干燥空气、氦气
适用压力:真空-10BAR驱动压力:5-12BAR
适用产品:直管、内孔、内螺纹、电接头
泄露率:10-4PA×M3/S
注：由于该产品主要由密封件与测试件之间的摩擦力连接，为保证产品的稳定性，密封件及测试件表面不要沾水或其他润滑物质，在有压环境测试下，连接器后端需固定，可应用于自动化测试。
三、尺寸选型
四、使用方法
普通测试中，将连接器直接插入测试件即可，在自动化测试中，一般会加装固定夹具，由气缸或机械手将连接器插入测试件。
连接器插入后，需先接通驱动气源，连接器就此连上，然后接通测试气源，即可进行压力测试。
测试完成后，先释放测试气源，再释放驱动气源，即可取出快速连接器。

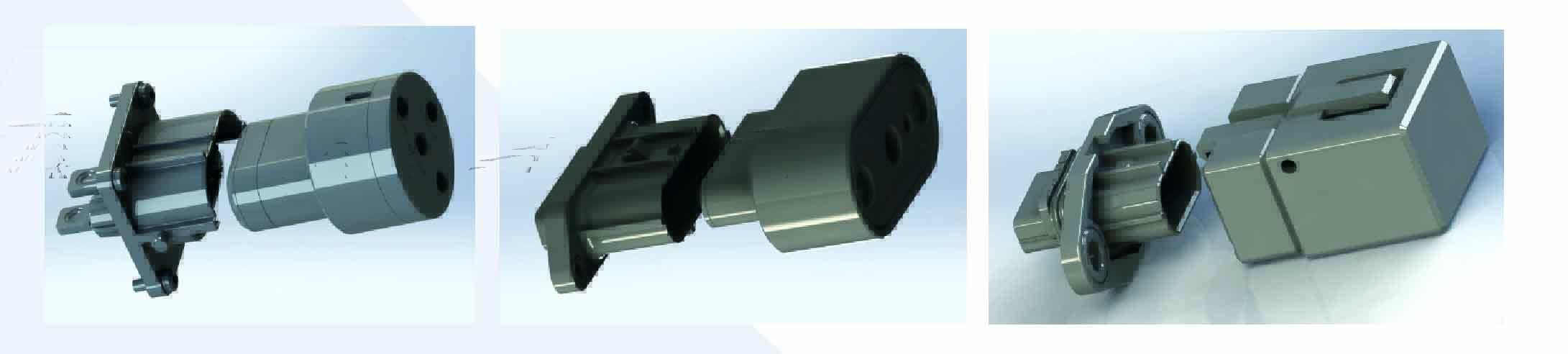

五、电接头应用
六、产品特点
DK200系列连接器广泛应用于汽车部件、医疗、压力容器等产品压力测试的对接或加注，气源驱动的方式更能使员工在操作的的过程中更加方便。
产品材料大部分均采用铝合金材质，更大程度的轻量化，表面采用氧化阳极处理，增加了产品的耐磨性及实用性。

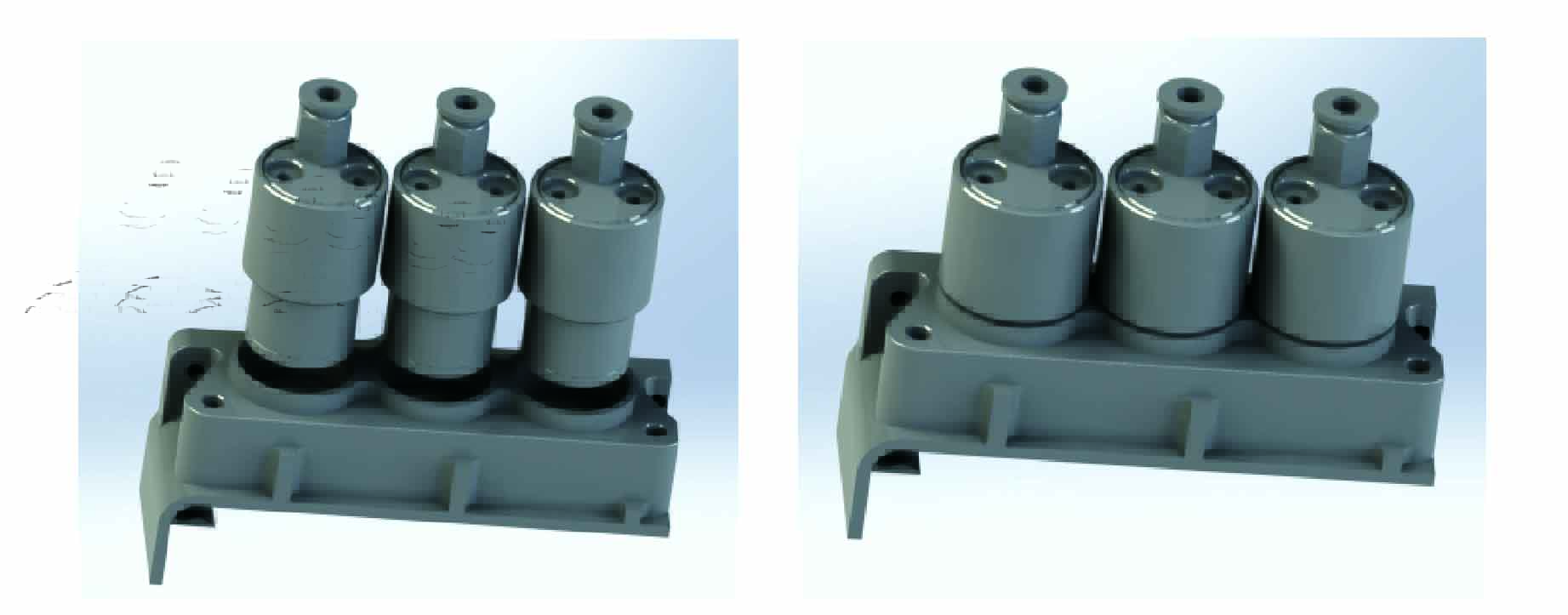

该产品应用广泛，非标种类繁多，我司均可根据客户产品进行开发设计，可通过多孔位同时密封，插入杆延长等来实现各种环境下的连接，更好的满足客户需求，提供更适用于产品对接的优质产品。
